請先斷開OBD電源再進行數據處理。
Please disconnect OBD wire when update.
↓↓↓↓↓ 下載連接 DOWNLOAD ↓↓↓↓↓
USB接口主板升級包_USBPort_Board_Upgrade
產品最新版本為V2.16F 升級前請備份源文件，無法提供任意舊版本敬請諒解。
The latest version of the product is V2.16F. Please back up the source file before upgrading. The old version cannot be provided for your understanding.
如果升級文件出現功能性缺失或別的不可預知問題請聯系我們經銷商或者公司客服?？头习鄷r間9:00-17:00。
If you have functional deficiencies or other unpredictable problems after product upgrade, please contact our customer service.（9:00 - 17:00 ）
企業店網站 ( SHOP Web ) https://shop563742432.taobao.com
升級提示 Attention:
1.請先斷開OBD電源再進行數據處理。(Please disconnect OBD wire when update).
2:USB接口的XF連接電腦后只提示 USB已斷開 請根據升級提示3處理。
(After the USB type XF connecting to the computer, only prompt USB DISCONNECT will be displayed. Please follow the upgrade attention 3.)
3.請使用質量可靠的USB數據線而不是只有充電功能的電源線連接電腦方可處理數據內容。(Please use a reliable USB data cable instead of a power cable with only charging function to connect to the computer to process data.)
4.有定制LOGO的客戶請備份好主機中的logo文件夾里的文件。(For customers with customized LOGO, please back up the files in the logo folder of the host.)
5.升級包適合所有語言. (Update File For all Language Use.)

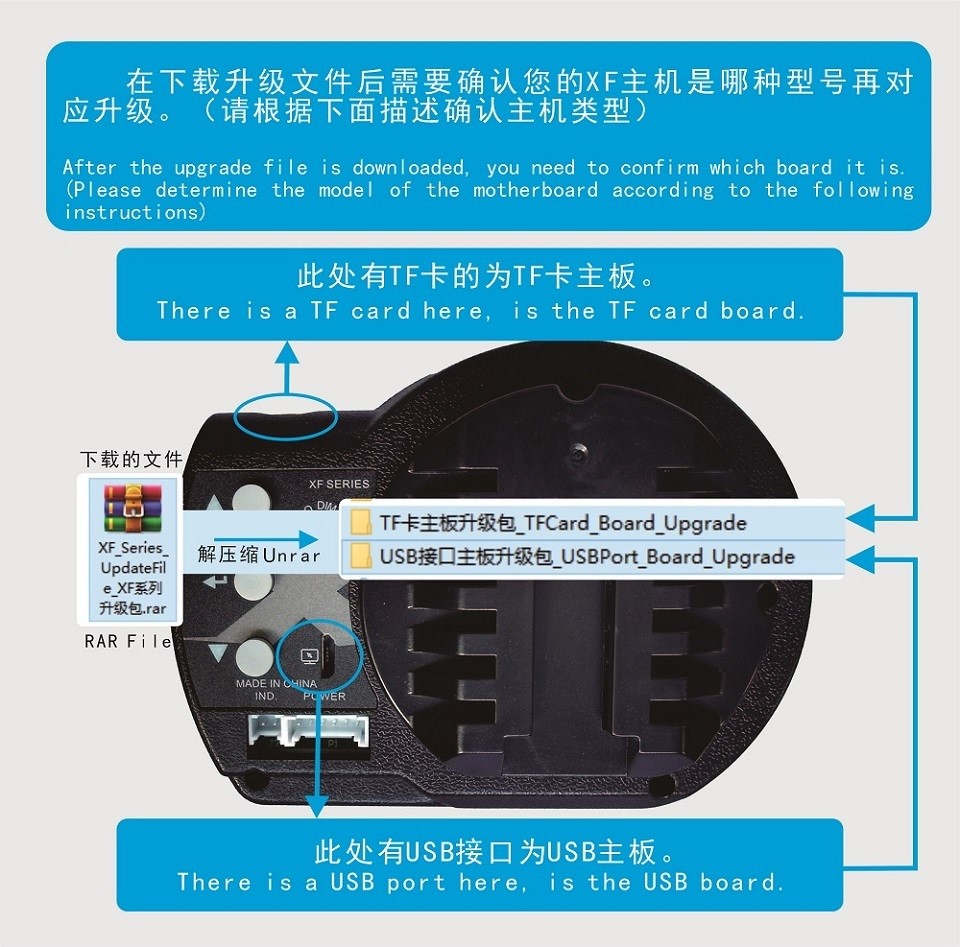

根據上面圖片所示確認好主機以后，按照下圖進行數據修復或版本升級。(圖片可下載放大)

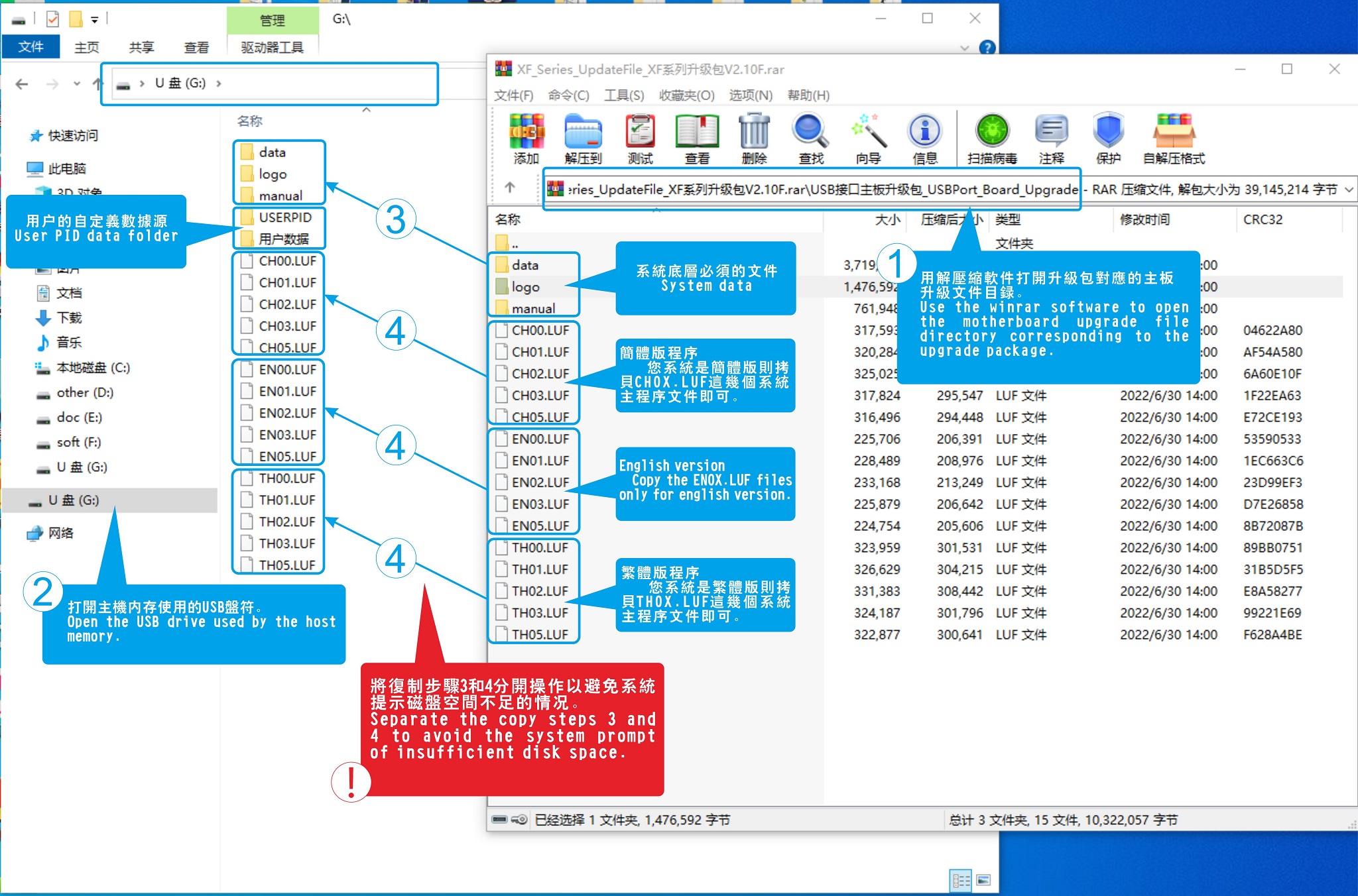

After confirming the motherboard as shown in the above picture, repair the data or upgrade the version according to the following figure.(pictures can be downloaded and enlarged)
請注意Warning:
儀表藍屏界面提示TF卡R/W錯誤（需要換新卡）復制文件之前先格式化FAT32或FAT格式。
儀表紅字提示提示文件丟失則復制新文件，如無法修復則建議格式化嘗試或換新TF卡解決。
1:USB接口主板程序的升級只要拷貝文件進入主機即可完成升級。 （本XF產品只能支持WIN10及以上系統或蘋果電腦OS。請使用對應系統處理文件）

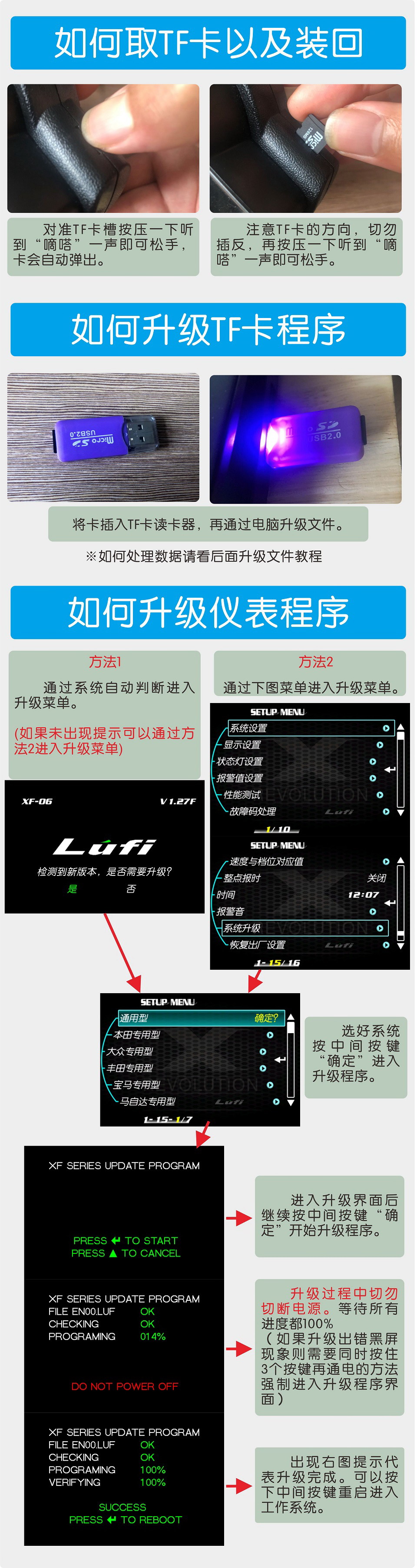

2:TF卡接口主板在拷貝完新程序后還要進入儀表的升級菜單升級。
具體操作步驟如下:
TF Card Motherboard Update Steps:
儀表數據內有可能出現的其它INI文件，例如:
TRIP.INI（里程配置）
CONFIG.INI（儀表參數配置）
USERPID1~G.INI, （自定義用戶數據配置）
USERDIR.INI（自定義用戶數據配置）
儀表開機后會自動生成，配置有可能需要重新設置。
版本尾號說明:
T: 測試版本
R: 發布公測版本
F: 正式版本
版本尾號說明:
V2.16 2024-8-10
修復V2.14F版本專用車型開門信號問題。
用戶自定義數據-總線監聽增加搜尋CAN地址功能。
用戶自定義數據-增加總線監聽功能。
V2.14F 2023-9-7
用戶自定義數據-增加到16個。(之前是12個)
用戶自定義數據-增加與或運算公式。(利用公式可以單獨判斷對應Bit是否有效。如：實現車門檢測功能)
用戶自定義數據-同步到內置數據菜單增加4個車門同步數據。
V2.13F 2023-9-7
新增寶馬專用, 寶馬專用指令請?zhí)D(zhuǎn)寶馬自定義下載連接
大眾專用新增TP2.0協議自定義功能,專用指令請?zhí)D(zhuǎn)大眾自定義下載連接
取消通用專用型，別克，凱迪拉克，雪佛蘭等通用車請使用自定義文件滿足油溫、變速箱油溫等支持通用自定義下載連接
支持更多自定義指令配置。請?zhí)D(zhuǎn)自定義下載連接下載對應車型數據。
改進關機休眠邏輯
增加檔位名稱顯示
增加用戶自定義菜單配置文件負數報警功能
自定義文件的使用建議：
請帶文件夾名稱解壓縮到機器的存儲器, 記住存放位置(支持任意目錄存放)，如有相同文件則覆蓋之前文件。
User files usage suggestion:
Please unpack the files with the folder name to the machine memory device. Remember the storage location (support any file directory). If there are the same files, the previous files will be overwritten.
V2.12F 2023-5-6
通用程序 增加更多的自定義指令支持
大眾專用 增加高爾夫8代 機油溫度
本田專用 其它設置菜單增加檔位讀取功能(18年以后無法使用檔位的車型可以嘗試開啟)
V2.11F 2023-3-2
1.增加和更新了100個自帶的LOGO資源.
2.增加自定義圖片功能,用戶可以自己制作自己喜歡的界面LOGO
圖片僅支持位深度為32位的BMP文件(23,854 或 23,938 字節),(尺寸為85*70像素的ARGB8888格式).
(無需刪除系統自帶同名的DAT文件).
通過"顯示設置->儀表類型選擇"進入LOGO編輯區切換到希望使用的文件名即可.
我們推薦的 PNG轉BMP(ARGB8888) PNG可支持透明背景. 網址1 網址2
3.增加可選自定義數據源高/低報警功能以及大小端功能.
4.取消時間功能,增加本次開機行駛里程功能.
5.USB主板增加性能測試關機保存功能.
V2.10F 2022-06-30
1、新增一個拉法界面。
2、USB主機新增加斷電的極值保存功能。
V2.02F 2020-11-16
1、新增FUEL LEVEL(剩余油量)讀取功能, 單位是%。
2、修復V2.01版本的 F.R.P 及F.R.P A 2個數據顯示錯誤問題。 用此版本的客戶建議升級到V2.02F解決此問題。
V2.01F 2020-11-9
1、修復背光變暗以后部分顯示區域有抖動波紋問題。
2、解決部分奔馳無法讀取問題。
3、"報警值設置"項增加CVT油溫報警提醒功能。
4、"報警值設置"項增加報警關閉功能(數據設置到最小值即可關閉)。
5、當前轉速值達到轉速換擋值以上時，外部報警燈改為閃爍提醒。

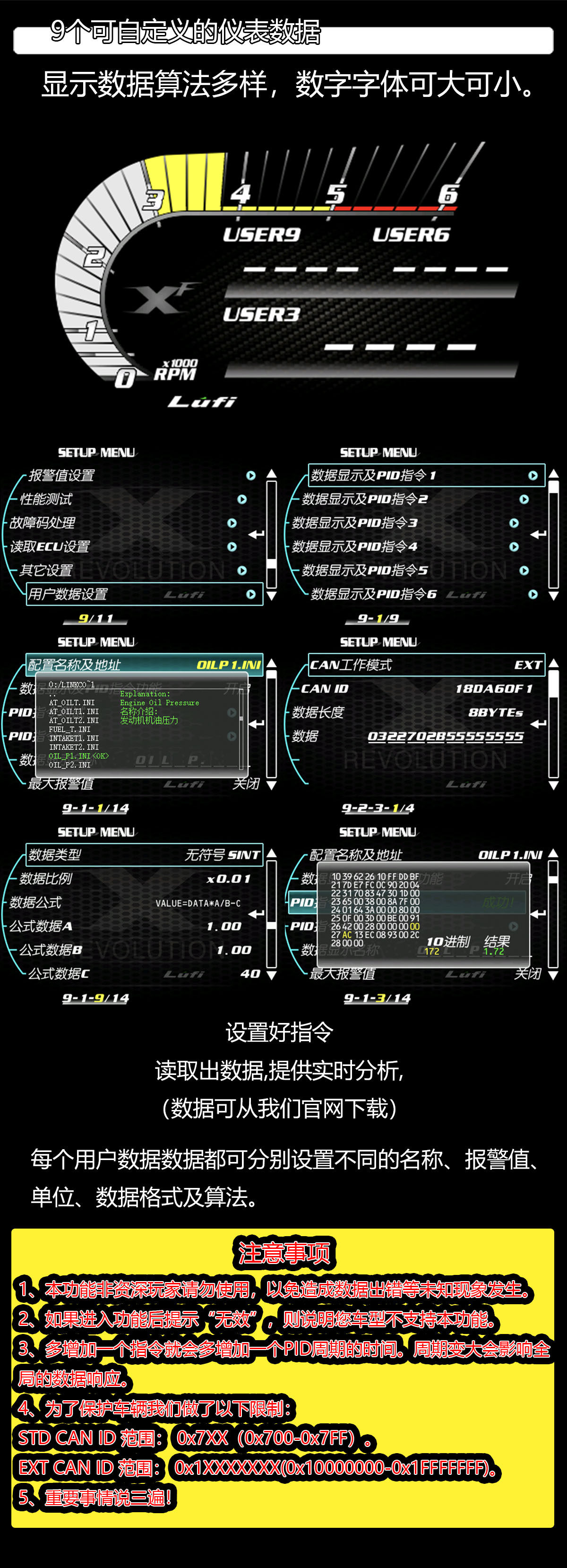

6、增加9個用戶可自定義指令功能，僅限CAN協議(大眾專用協議TP2.0不支持）。
------------------特別提示--------------------
多增加一個指令就會多增加一個PID周期的時間，周期變大會影響全局的數據響應。
為了保護車輛我們做了以下限制：
STD CAN ID 范圍：0x7XX
（0x700-0x7FF）。
EXT CAN ID 范圍：0x1XXXXXXX
(0x10000000-0x1FFFFFFF)。
支持單次采集112個字節數據。
可選單字節或雙字節。
可選數值比例。
可選數值算法。
==================================================
================歷史版本分界線========================
==================================================
V1.28F
2020-9-8
新增加PSI、MPH、F 單位圓型表盤。
修改關機休眠邏輯，解決寶馬等車型鎖車過快觸發汽車防盜報警問題。
修復部分車型水溫、油溫數據錯誤造成的持續報警。
V1.28R 2020-8-3
修復偶發性開機藍屏顯示TF讀取錯誤問題。
修復08年以前部分車型水溫數據-40度或不準確的問題。
V1.27F 2020-4-28
所有版本修改內容:
修正新界面轉速小刻度線最后一排沒顯示問題。
V1.27R 2020-4-25
所有版本修改內容:
修正轉速進度條的指示流暢度。
優化增強模式算法。
增加了新界面。
每個界面的狀態條的顏色可以分開設置。
大眾專用修改內容：
修復部分車型無法讀取渦輪問題。
豐田專用修改內容：
增加了大部分車型的開門提示。
V1.26F 2020-3-15
所有版本修改內容:
完善與多個OBD產品可同時使用功能。
完善多個OBD產品同時使用數據顯示的流暢度。
優化內存管理。
完善關機后進入睡眠模式邏輯。
大眾專用修改內容：
完善大眾專用數據顯示的流暢度。
增加更多老車型的支持包含08年前的國產奧迪大眾等車型。
修復大眾(途觀、速騰等)再次啟動車輛時偶發性讀取不到渦輪、油溫問題。
V1.26R 2020-3-4
所有版本修改內容:
可以與優駕、忠誠衛士等OBD產品兼容并用。
優化內存管理。
完善關機后進入睡眠模式邏輯。
大眾版本修改內容:
修復大眾(途觀、速騰等)再次啟動車輛時偶發性讀取不到渦輪、油溫問題。
V1.25
關機后進入睡眠模式更加省電.
提高K線連接成功率.
V1.24
所有版本修改內容:
美化大數字字體。
增加更多車型的油耗顯示。(如果之前沒油耗顯示的可以試試新版本看看)
大眾版本增加內容：
支持08年以前的車型(經典寶來,帕薩特,奧迪等)。
通用型版本增加內容：
支持19年部分新車型(19款奔馳A180等)。
V1.23
將老版本水溫暖車提醒功能單獨菜單項分開為水溫、水溫A、水溫B 三個菜單，暖車數值分別可設置。
提高所有版本的渦輪上限,可以支持最大到3個大氣壓量程。
修正部分車型能正常讀取ECU數據，界面卻提示正在讀取OBD數據彈窗的問題。
提高本田專用油耗刷新速率。
V1.22
優化多個報警數據需要彈窗的輪詢顯示功能。
優化全液晶指針儀表指針行走的流暢度。
增加報警音功能:
蜂鳴器報警音增加循環提示功能。
增加<整點報時>提醒蜂鳴器音開關功能。
增加<速度分段>提醒蜂鳴器音開關功能。
增加<轉速換檔>提醒蜂鳴器音開關功能。
增加<速度換檔>提醒蜂鳴器音開關功能。
V1.21
修復潛在的讀取文件造成顯示界面錯誤問題。
修復性能測試0-400米測試功能的時間不截取問題。
V1.20
所有版本更新說明
1:增加儀表界面的顏色編輯功能。
2:增加速度分段提醒為三檔可設置對應速度值功能。
3:修正彈窗界面偏移問題。
4:修改加減按鍵數值增加邏輯。
5:修正專用車型偶發性再次開機時油溫數據-40的需等待幾秒才顯示正常的問題。
V1.14
修復1.10（含）以前版本升級到1.13版本以后部分車型無法獲取OBD數據問題。
美化了界面4（虛擬指針儀表界面）速度數據在中間圓形區域的顯示效果。
V1.13 2019-8-24修正版
只針對大眾專用車型別的車型可以忽略
修正大眾部分車型之前老版本可以看到渦輪數，更新到1.13非修正版本時無法看到渦輪數據的問題。
所有版本更新說明
1:優化ECU識別算法，增加與別的OBD產品混用的兼容性。
2:增加速度報警提示音。
3:修正1.12版本包含的3個問題 (其它設置菜單的語言錯亂、速度分段提醒無提示音、開機無自檢音)。
本田專用車型
本田CVT溫度刷新時間調整。
大眾專用車型
提升老版本協議為ISO15765-VW協議的實時響應，重新歸類為ISO15765-STD協議。
V1.12 2019-8-19修正版
以下為所有版本更新內容
1：美化了界面1。
2：報警音增加了模式選擇功能（有3個報警提示音提醒可供選擇，默認設置報警音關閉）。
3：優化ECU識別算法。
4：修正08年以前車輛的K線14230/9141協議轉速數據不穩定造成儀表關機問題。
5：增加開機自動判斷升級功能，從V1.12版本以后再向上升級才能自動判斷。（這次升級是沒有判斷功能的）
6：修復機器小幾率藍屏報錯故障。
7：增加轉速、速度校準比例上限為200% （V1.12修正版）
======大眾專用車型==========
1：修復大眾油溫、進氣壓力數據信息丟失不再顯示問題。
2：修復 ISO15765-VW協議車型第二次再次開機無法正常讀取數據關機問題（V1.12修正版）
=====馬自達MAZDA專用車型==========
1：馬自達專用型升級菜單開放升級。
2：增加馬自達開門提示。
3：增加馬自達 CX系列/阿特茲（ATENZA）的油溫顯示。
V1.11 2019-8-8 2019-8-8 16:38 修正版
以下為所有版本更新內容
修正使用多ECU數據時轉速偶發性丟失或造成儀表關機問題。
增加一些設置項的彈窗功能介紹。
豐田車型:
修正語言錯亂問題。(修正版)
增加了86車型的油溫顯示。
V1.10 最終版 final 2019-7-29 9:00
本次界面更新有重大數據變化，有些設置會恢復出廠設置。例如之前編輯好的界面會恢復出廠設置。
以下為所有版本更新內容
解決轉速數據偶發性丟失造成關機問題。
增加全新虛擬儀表界面（轉速、速度、進氣壓力、渦輪A、B）。
以下為專用版本更新內容
本田車型:
修正本田渦輪車CVT溫度無法讀取問題。V1.10 最終版
解決本田雅閣10代水溫數據不變化問題。V1.10 最終版
本田增加混動車型的檔位上鎖解鎖以及閃燈功能。
豐田車型:
修正豐田自吸車型油溫數據不對并報警問題。V1.10 最終版
V1.04 final
以下為所有版本更新內容
1:進一步完善K線的穩定性。
2:修改速度與換檔提示功能的換檔邏輯。
3:增加寶馬升級菜單,為以后發布寶馬專用型做準備.
以下為專用版本更新內容
本田車型:
1:增加渦輪CVT車型CVT變速箱油溫的讀取支持.(例如思域\雅閣\冠道等渦輪車)
通用款車型:
1:通用型程序增加開機延遲功能.解決比亞迪空調失效問題,解決辦法: 其它設置->開機時間限制 時間改到10或更長。
V1.03
1.添加小窗口電壓過低報警時,數字字體顏色變紅提醒.
2.主菜單添加 讀取ECU設置 支持多ECU數據獲取,可以切換ECU地址選擇最佳的數據來源.
用多ECU功能可以解決 ls430 奔馳等數據延遲以及無數據問題.
3.修正速度分段提醒公英制單位問題.
V1.02
1.修正所有系統的最大值顯示部分?jǐn)?shù)據是0或者是-40的問題.
V1.01
1.修正所有系統的部分屏幕初始化不成功黑屏的問題.(按鍵按下會有聲音)
2.修正大眾TP2.0協議不支持的數據顯示為0的問題.
